產品特點
1. 用于機床及各類設備升級
2. 改造、位移測量
3. 最大量程可達2米；
4. 帶有兩個固定架
5. 分別裝于兩端；
6. 帶數據輸出口外接顯示
7. 電源：1.5V SR44紐扣電池×1粒
8. A型按鍵功能：開機/清零、關機
9. 公英制轉換、數據上下微調；
10. B型按鍵功能：開關/清零
11. 公英制轉換、讀數保持、預置數
12. 公差帶設置、相對絕對測量
應用領域
1、機床改造 2、位移測量
產品參數

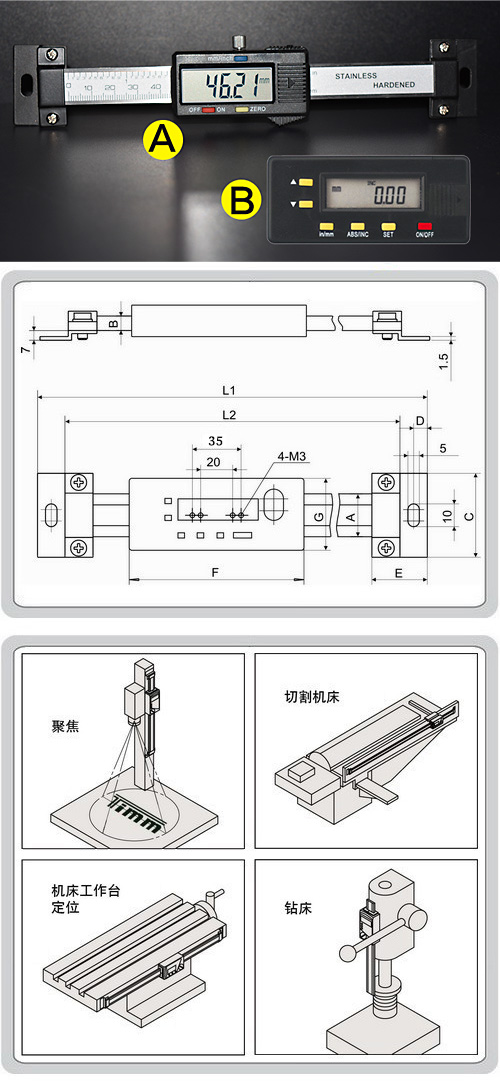

型號 | 測量范圍 | 分辨力 | 允許誤差 | A | B | C | D | E | F | G | L1 | L2 | 類別 |
HBC-100 | 100mm(4″) | 0.01mm(.0005″) | ±0.02mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 209 | 185 | A |
HBC-150 | 150mm(6″) | 0.01mm(.0005″) | ±0.03mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 259 | 235 | A |
HBC-200 | 200mm(8″) | 0.01mm(.0005″) | ±0.03mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 310 | 286 | A |
HBC-300 | 300mm(12″) | 0.01mm(.0005″) | ±0.04mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 444 | 420 | A |
HBC-400 | 400mm(16″) | 0.01mm(.0005″) | ±0.05mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 544 | 520 | A |
HBC-500 | 500mm(20″) | 0.01mm(.0005″) | ±0.05mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 644 | 620 | A |
HBC-600 | 600mm(24″) | 0.01mm(.0005″) | ±0.08mm | 16 | 4 | 36 | 6 | 24 | 58 | 34 | 744 | 720 | A |
HBC-800 | 800mm(32″) | 0.01mm(.0005″) | ±0.10mm | 24 | 5.5 | 45 | 8 | 32 | 92 | 40 | 982 | 950 | B |
HBC-1000 | 1000mm(40″) | 0.01mm(.0005″) | ±0.10mm | 31 | 10.5 | 60 | 10 | 40 | 124.5 | 54 | 1240 | 1200 | B |
HBC-1200 | 1200mm(48″) | 0.01mm(.0005″) | ±0.12mm | 31 | 10.5 | 60 | 10 | 40 | 124.5 | 54 | 1440 | 1400 | B |
HBC-1500 | 1500mm(60″) | 0.01mm(.0005″) | ±0.14mm | 31 | 10.5 | 60 | 10 | 40 | 124.5 | 54 | 1740 | 1700 | B |
HBC-2000 | 2000mm(80″) | 0.01mm(.0005″) | ±0.20mm | 31 | 10.5 | 60 | 10 | 40 | 124.5 | 54 | 2240 | 2200 | B |
備注：訂貨時請將類別字母加在型號后面。
