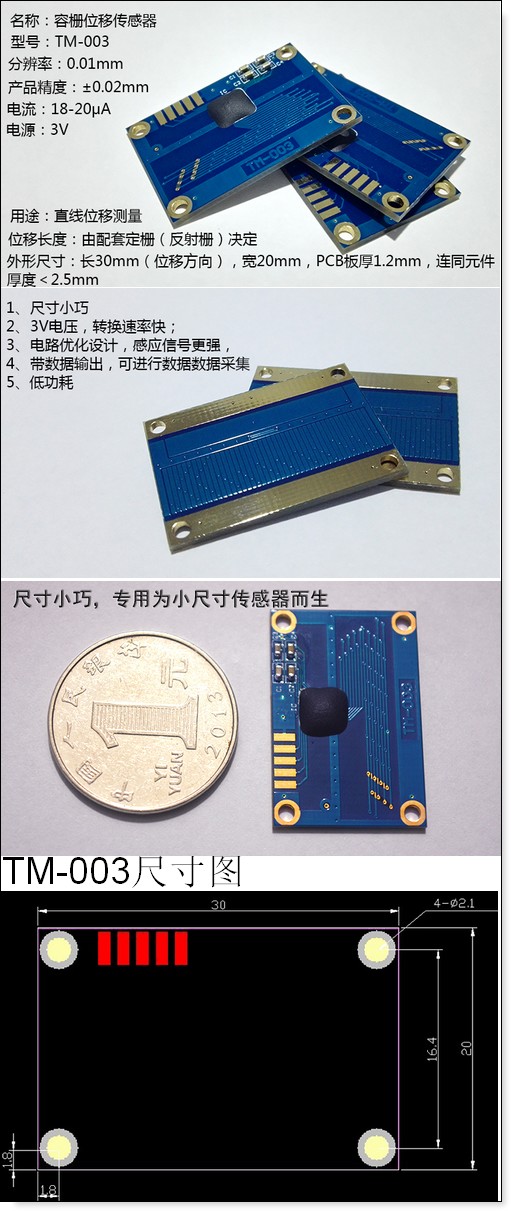

【產品參數】
名稱：容柵位移傳感器
型號：TM-003
用途：直線位移測量
分辨率：0.01mm
產品精度：±0.02mm
位移長度：由配套定柵（反射柵）決定
電源：3V
電壓：18-20μA
外形尺寸：長30mm（位移方向），寬20mm，PCB板厚1.2mm，連同元件厚度＜2.5mm
【產品特點】
1、 尺寸小巧，專用為小尺寸傳感器而生；
2、 使用電壓為3V，轉換速率更快；
3、 對電路優化設計，感應信號更強，讓裝配更加簡單；
4、 數據口人性化設計，可外部控制清零，更為方便；
5、 低功耗。
產品的測量速度為3m/s，顯示的速度為8次/s；
1、產品供電電源3-3.3V，不得超過3.6V；電源輸入需加濾波電容；
2、外部清零可通過第2線與負極短接500MS實現；
3、產品負極接地（金屬），否則會出現數據不穩現象；
4、產品與反射柵之間的間隙控制在0.2mm以內為宜，反射柵可根據需要延長；
5、產品測量范圍－999.99 ~ 999.99mm，分辨率為0.01mm；
6、芯片數據主動發射，不被動接收；
7、串行數據輸出為開漏輸出，前20位是數據，后4位是標志位；
